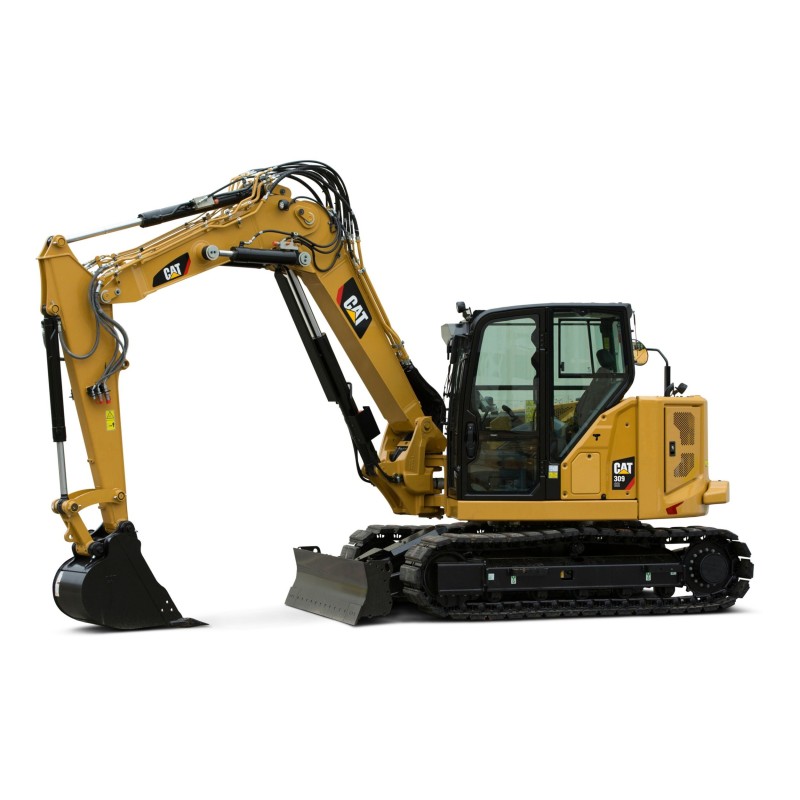

CAT 309 CR VAB

CAT Minibagger309 CR VAB (LANGLAGER) Hinweis Die Spezifikationen der 309 CR VAB sind für eine Maschine festgelegt, die mit einem langen Laufwerk (L) konfiguriert ist. Die Spezifikationen für einen 309 CR VAB mit Standard-Chassis entnehmen Sie bitte den Informationen des 308 CR. MOTOR Nettoleistung 51.8 kW Motormodell C3.3B Cat Netto-Nennleistung – 2 200 U/min - Europäische Stufe V-Norm - ISO 9249/CEE 80/1269 53.3 kW Bruttoleistung – ISO 14396 55.4 kW Hubraum 3.33 l Nennnettoleistung - 2.200 U/min - US-Norm EPA Tier 4 Final - ISO 9249/CEE 80/1269 52.4 kW Hub 120 mm Bohrung 94 mm Bruttoleistung - SAE J1995 55.4 kW Nota Die angekündigte Nettoleistung bezeichnet die am Lenkrad verfügbare Leistung, wenn der Motor mit einem Luftfilter, einem Auspuff und einem Lüfter ausgestattet ist. Nettoleistung – 2.200 U/min - ISO 9249:2007, 80/1269/EWG 51.8 kW Motormodell - Tier 4 EPA-Finale für die USA/V-Stufe für die Europäische Union C3.3B Cat GEWICHT fahrbetriebsfähig 9740 kg Hinweis (1) *Das Mindestgewicht umfasst Gummiketten, Fahrergewicht, vollen Kraftstofftank, Standardarm, Klinge, aber nicht den Schaufel oder Gegengewicht. Maximales fahrfähiges Gewicht mit Kabine* 9550 kg Maximales fahrfähiges Gewicht mit Kabine** 9403 kg Minimales fahrfähiges Gewicht mit Kabine* 8756 kg Hinweis *Das maximale Gewicht umfasst Stahlketten mit Gummipads, Gegengewicht, Fahrer, vollen Kraftstofftank, Standardarm, Klinge, aber nicht den Eimer. Hinweis (2) **Das maximale Gewicht umfasst Stahlketten mit Gummipads, Gegengewicht, Fahrergewicht, vollen Kraftstofftank, einen Standardarm, eine Klinge, aber nicht den Eimer. Mindestgewicht in fahrbetrieb* 9125 kg Maximales fahrbetriebsgewicht* 9740 kg GEWICHTSZUNAHME GEGENÜBER DER MINDESTKONFIGURATION Stahlketten mit Kuften 330 kg Langarm 66 kg Gegengewicht 250 kg Standardarm 35 kg UMLEGESYSTEM Bodendruck - Mindestgewicht 35.4 kPa Umschwinggeschwindigkeit – Hoch 4.9 km/h Maximale Zugkraft - Hohe Geschwindigkeit 28.9 kN Umschwingungsgeschwindigkeit – Niedrig 2.6 km/h Bodendruck - Maximales Gewicht 37.8 kPa Maximale Zugkraft - Reduzierte Geschwindigkeit 84.8 kN Steigung - Maximal 30°s WARTUNGSKAPAZITÄTEN Kraftstofftank 147 l Hydraulikkreislauf 110 l Motoröl 11.2 l Kühlkreislauf 10 l Hydrauliktank 53 l HYDRAULIKKREISLAUF Druck in Betriebsstand - Translation 285 bar Hilfskreislauf - Sekundär - Durchfluss 33 l/min Hilfskreislauf - Haupt (Hochdurchsatz) - Druck 285 bar Typ Hydraulikkreislauf mit Lasterkennung mit Kolbenpumpe mit variabler Hubraum Aushubkraft - Arm - Standard 42.3 kN Hilfskreislauf - Sekundär - Druck 285 bar Aushubkraft - Arm - Lang 35.7 kN Aushubkraft - Schaufel 62 kN Durchfluss Pumpe mit 2.400 U/min 233 l/min Hilfsstromkreis - Haupt (Hochdurchsatz) - Durchfluss 140 l/min Druck in Betrieb - Ausrichtung 250 bar Nota Durchfluss und Druck sind nicht kombinierbar. Während der Durchfluss unter Last zunimmt, nimmt der Druck ab. Druck in Betriebsreihenfolge - Ausrüstung 285 bar Maximaler Hilfskreislauf - Sekundär - Durchfluss an der Pumpe 33 l/min Maximaler Hilfskreislauf - Sekundär - Druck an der Pumpe 285 bar Maximaler Hilfskreislauf - Hauptdurchfluss - Durchfluss an der Pumpe 131 l/min Maximaler Hilfskreislauf - Hauptstrom - Druck an der Pumpe 285 bar Maximaler Hilfskreislauf - Hauptstrom (großer Durchfluss) - Druck an der Pumpe 285 bar Maximaler Hilfsstromkreislauf - Hauptstrom (großer Durchfluss) - Durchfluss an der Pumpe 140 l/min Aushubkraft - Arm (kurz) 41 kN TURMKREIS Geschwindigkeit der Maschinenausrichtung 10.6 U/min Pfeilausrichtung - Links 60° Auslegerausrichtung - Rechts 50° KLINGE Höhe 431 mm Breite - Breit 2640 mm Breite - Standard 2470 mm ZERTIFIZIERUNG - KABINE Überlegener Schutz ISO 10262:1998 (Stufe II) Umkippschutzrahmen (ROPS) ISO 12117-2:2008 Kippschutzrahmen (TOPS) ISO 12117:1997 GERÄUSCHPEGEL Durchschnittlicher Schalldruck (ISO 6395:2008) 99 dB(A) Schalldruck (ISO 6396:2008) 72 dB(A) EU-Richtlinie Hinweis der Europäischen Union „2000/14/EG“ ABMESSUNGEN - VAB WIEDERAUFNAHME Aushubtiefe 3815 mm Kabinenhöhe 2541 mm Maximale Klingentiefe 484 mm Maximale Klingenhöhe 408 mm Armlänge 1820 mm Maximale Reichweite 6515 mm Hinterer Platzbedarf ohne Gegengewicht 1450 mm Vertikale Wand 2520 mm Turmlagerhöhe 756 mm Laufflächen-/Blätterbreite 450 mm Pfeilausrichtung rechts 935 mm Kettenumfang 2470 mm Versandlänge insgesamt 6495 mm Maximale Entleerungshöhe 3450 mm Flügelumfang 3120 mm Maximale Bodenreichweite 6300 mm Transporthöhe 2475 mm Länge des Wälzlagers insgesamt 3200 mm Bodenfreiheit 356 mm Hinterer Platzbedarf mit Gegengewicht 1585 mm Maximale Aushubhöhe 5220 mm Pfeilausrichtung links 605 mm
